1、硬件框图

2、模块性能

A53 8核心架构64位处理器，主频2GHz，14nm工艺，4核1MB L2缓存，4核512KB L2缓存

支持LTE CAT7，2*2 CA，上行150Mbps，下行300Mbps

最高支持4K 30fps视频编解码

2GB LPDDR3+16GB eMMC（可选支持3+32）

支持2.4G 及5G WLAN 无线通信，支持802.11 b、g 、n 、a和802.11ac 等制式，最高速率可达433Mbps

支持蓝牙4.2/GPS/北斗/GLONASS

3、

显示屏接口：双路视频输出接口，一组支持MIPI/LVDS/HDMI，一组支持EDP/LVDS/HDMI，可支持双屏显示；

摄像头接口：两路MIPI CSI接口，一组2 lanes，最高支持8M摄像头；另一组4lanes，最高支持24M；

音频接口

1，   一组MIC接口

2，   一组耳机接口

3，   2*2W 喇叭输出，支持立体声

3组USB HOST接口，支持USB2.0/3.0；

1组Micro USB接口，支持OTG(与USB2.0 HOST不可同时使用)；

3组I2C接口，最高速率3.4Mbps；

3组UART接口，最高速率4Mbps；

2组RS232接口，速率1.5Mbps；

2组RS485接口，速率1.5Mbps；可配置成一组RS422接口；

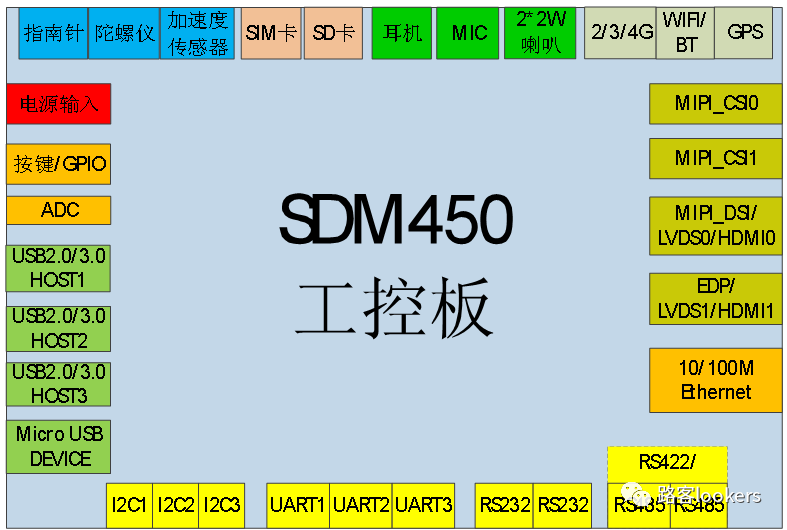

1、硬件框图

2、模块性能

A53 8核心架构64位处理器，主频1.8GHz，14nm工艺，8核512KB L2缓存

支持LTE CAT6，上行50Mbps，下行300Mbps

最高支持1080P 60fps视频编解码

2GB LPDDR3+16GB eMMC

支持2.4G 及5G WLAN 无线通信，支持802.11a、802.11b、802.11g 、802.11n 和802.11ac 等制式，最高速率可达433Mbps

支持蓝牙4.2/GPS/北斗/GLONASS

3、主要接口和功能

显示屏接口：双路视频输出接口，一组支持MIPI/LVDS/HDMI，一组支持EDP/LVDS/HDMI，可支持双屏显示；

摄像头接口：两路MIPI CSI接口，一组2 lanes，最高支持8M摄像头；另一组4lanes，最高支持21M；

音频接口

1,   一组MIC接口

2,   一组耳机接口

3,   2*2W 喇叭输出，支持立体声

3组USB HOST接口，支持USB2.0/3.0；

1组Micro USB接口，支持OTG(与USB2.0 HOST不可同时使用)；

3组I2C接口，最高速率3.4Mbps；

3组UART接口，最高速率4Mbps；

2组RS232接口，速率1.5Mbps；

2组RS485接口，速率1.5Mbps；可配置成一组RS422接口；

1组100M以太网接口，标准RJ45接口；

USIM卡连接器，支持USIM/SIM卡：1.8/3V自适应；

SD卡连接器，支持SD 3.0，支持热插拔；

1路通用15bits ADC；

内置加速度传感器、陀螺仪、电子罗盘；

支持外接开关机/复位等按键，有多个可用IO口；

支持5~18V宽电压范围输入。
